Bagaimanakah Penuangan Pasir Berfungsi? Proses & Bahagian Diterangkan

Tuangan pasir berfungsi dengan membungkus campuran pasir di sekeliling corak bahagian yang diingini, mengeluarkan corak untuk meninggalkan rongga, menuang logam cair ke dalam rongga itu dan memecahkan acuan pasir sebaik sahaja logam itu menjadi pejal. Ia adalah proses tuangan logam tertua dan paling banyak digunakan di dunia, menyumbang kira-kira 70% daripada semua tuangan logam yang dihasilkan secara global mengikut berat. Tuangan pasir boleh menghasilkan bahagian antara beberapa gram hingga lebih 100 tan, dalam hampir mana-mana logam, dengan kos perkakas yang minimum berbanding kaedah tuangan lain. Tukar ganti ialah toleransi dimensi dan kemasan permukaan — bahagian tuangan pasir biasanya mencapai toleransi ±0.03 hingga ±0.06 inci setiap inci dan nilai kekasaran permukaan 250–500 Ra (µin), yang lebih kasar daripada tuangan die atau tuangan pelaburan tetapi mencukupi sepenuhnya untuk pelbagai aplikasi struktur dan mekanikal yang luas.

Proses Tuangan Pasir: Langkah demi Langkah

Tuangan pasir mengikut urutan langkah berulang yang mengubah pasir mentah dan logam cair menjadi bahagian siap. Setiap langkah mempunyai keperluan teknikal khusus yang menentukan kualiti tuangan akhir.

1. Membuat corak: Corak — replika tepat bahagian yang dikehendaki, biasanya bersaiz besar dengan elaun pengecutan 1–2.5% bergantung pada logam — dibuat daripada kayu, plastik, aluminium atau buih uretana. Corak termasuk sudut draf (biasanya 1–3 darjah setiap sisi) untuk membolehkan penyingkiran bersih dari pasir tanpa mengganggu dinding rongga acuan.
2. Penyediaan acuan: Corak diletakkan dalam kotak dua bahagian yang dipanggil kelalang (cope di atas, seretan di bahagian bawah). Pasir dibungkus dengan kuat di sekeliling corak pada setiap bahagian. Untuk tuangan pasir hijau - kaedah yang paling biasa - campuran pasir ialah 85-95% pasir silika, 4-10% tanah liat bentonit sebagai pengikat, dan 2-5% air. Tanah liat dan air mencipta keplastikan yang memegang bentuk acuan apabila corak ditarik balik.
3. Penyingkiran corak: Bahagian kelalang dipisahkan dengan teliti dan corak dilukis keluar, meninggalkan kesan negatif yang tepat pada geometri bahagian dalam pasir. Sebatian pemisah yang digunakan pada corak sebelum raming menghalang lekatan pasir semasa penyingkiran.
4. Tetapan teras (jika perlu): Untuk bahagian yang mempunyai rongga dalaman — seperti tiub berongga, port enjin atau lubang berteras — teras pasir yang telah dibentuk sebelumnya diletakkan ke dalam rongga acuan sebelum ditutup. Teras dibuat secara berasingan daripada pasir yang diikat secara kimia (tidak dibakar, cangkang atau proses kotak sejuk) dan disokong oleh cetakan teras — unjuran pada corak yang mencipta ceruk dalam dinding acuan tempat teras berakhir.
5. Penciptaan sistem gerbang: Saluran dipotong atau dibentuk ke dalam pasir - dipanggil sistem gating - memandu logam cair dari cawan tuang melalui sprue (saluran menegak), sepanjang pelari (saluran mendatar), dan ke dalam rongga acuan melalui ingates. Penaik (takungan logam tambahan) juga diletakkan pada bahagian yang tebal untuk memasukkan logam cair ke dalam bahagian tersebut apabila ia mengecut semasa pemejalan, menghalang keliangan pengecutan.
6. Pemasangan acuan dan penuangan: Cope dan drag dipasang semula dan diapit atau ditimbang untuk mengelakkan tekanan hidrostatik logam cair daripada mengangkat cope semasa menuang. Logam dituangkan pada suhu yang betul - biasanya 1,250–1,500°C untuk besi tuang dan 650–750°C untuk aloi aluminium — lancar dan berterusan untuk mengelakkan pergolakan, yang boleh memerangkap gas atau menghakis dinding acuan.
7. Penyejukan dan pemejalan: Acuan yang telah diisi dibiarkan tidak terganggu semasa logam sejuk. Masa penyejukan berjulat dari minit untuk bahagian aluminium kecil hingga beberapa jam untuk tuangan besi atau keluli yang besar. Gangguan pramatang menyebabkan koyakan panas, herotan, atau pemejalan yang tidak lengkap.
8. Shakeout: Setelah cukup sejuk, acuan pasir dipecahkan — digetar secara mekanikal pada skrin goncang — untuk membebaskan tuangan. Pasir dikumpul, dipulihkan dengan menambah tanah liat dan air segar, dan dikitar semula ke dalam pengeluaran. Dalam faundri volum tinggi, 90–95% pasir hijau ditebus dan digunakan semula.
9. Pembersihan dan kemasan: Tuangan mentah dibersihkan dengan pukulan letupan atau jatuh untuk mengeluarkan pasir yang melekat, kemudian sistem gating (sprue, runner, risers) dipotong dan dikisar tanah. Langkah terakhir mungkin termasuk rawatan haba, pemesinan hingga toleransi, dan rawatan permukaan bergantung pada aplikasi.

Bahagian Tuangan Pasir Utama dan Fungsinya

Memahami komponen individu persediaan tuangan pasir menjelaskan cara proses mengawal aliran logam, pengedaran haba dan kualiti bahagian akhir. Setiap bahagian tuangan pasir berfungsi untuk tujuan kejuruteraan tertentu.

Jenis Proses Tuangan Pasir

Istilah "tuang pasir" merangkumi beberapa varian proses yang berbeza, setiap satu sesuai dengan volum pengeluaran yang berbeza, kerumitan bahagian dan keperluan ketepatan. Memilih jenis proses yang betul adalah sama pentingnya dengan reka bentuk tuangan itu sendiri.

Tuangan Pasir Hijau

Kaedah tuangan pasir yang paling biasa dan kos terendah. "Hijau" bukan merujuk kepada warna tetapi kepada kandungan lembapan pasir - biasanya 2–5% air mengaktifkan pengikat tanah liat bentonit. Tuangan pasir hijau ialah proses lalai untuk pengeluaran besi kelabu dan mulur volum tinggi , dengan banyak faundri automotif menjalankan garis pasir hijau automatik sepenuhnya yang menghasilkan beribu-ribu tuangan setiap hari. Pasir boleh dikitar semula serta-merta selepas goncangan. Had termasuk ketepatan dimensi yang lebih rendah daripada proses terikat kimia dan potensi kecacatan gas berkaitan kelembapan jika kelembapan acuan tidak dikawal.

Tuangan Pasir Tanpa Bakar (Set Udara).

Pasir dicampur dengan pengikat kimia dua bahagian (seperti resin furan atau uretana fenolik) yang menyembuhkan pada suhu bilik melalui tindak balas kimia dan bukannya haba atau lembapan. Acuan tanpa bakar adalah lebih keras dan lebih stabil dari segi dimensi daripada acuan pasir hijau, menghasilkan toleransi kira-kira 25–50% lebih ketat daripada pasir hijau . Proses ini lebih disukai untuk bahagian yang besar dan kompleks — perumah pam industri, badan injap besar dan komponen alat mesin — di mana ketepatan dimensi membenarkan kos pengikat yang lebih tinggi dan masa penyediaan acuan yang lebih lama.

Pengacuan Cangkang (Proses Kroning)

Pasir silika halus yang disalut dengan resin fenolik termoset dijatuhkan atau ditiup pada corak logam yang dipanaskan (175–370°C), membentuk cangkerang nipis setebal 10–20mm yang menyembuhkan dalam 10–30 saat. Kedua-dua bahagian cangkerang diikat bersama dengan pelekat untuk membentuk acuan lengkap. Acuan cangkerang menghasilkan kemasan permukaan 125–250 Ra (µin) dan toleransi dimensi ±0.010 inci — jauh lebih baik daripada pasir hijau. Ia biasanya digunakan untuk aci sesondol automotif, aci engkol, rod penyambung, dan bahagian ketepatan volum sederhana lain.

Tuangan Buih Hilang (Proses Acuan Penuh)

Corak busa polistirena (EPS) yang diperluas — sama dengan bahagian akhir — tertanam dalam pasir kering yang longgar dan tidak terikat. Apabila logam cair dituangkan, ia mengewapkan buih, mengambil bentuknya yang tepat. Tiada penyingkiran acuan diperlukan, dan geometri kompleks dengan ciri dalaman yang memerlukan berbilang teras dalam tuangan pasir konvensional boleh dihasilkan sebagai corak buih tunggal. Tuangan buih yang hilang digunakan secara meluas untuk kepala silinder aluminium, manifold masuk dan blok enjin besi yang kompleks — General Motors telah menghasilkan lebih 15 juta kepala silinder menggunakan proses ini.

Pemutus Vakum (Proses V).

Pasir yang kering dan tidak terikat diletakkan pada tempatnya pada filem plastik nipis yang dibalut pada corak dengan tekanan vakum dan bukannya pengikat kimia. Selepas menuang dan pemejalan, vakum dilepaskan dan pasir mengalir keluar dengan bebas — tiada goncangan diperlukan. Tuangan proses V mencapai kemasan permukaan 150–300 Ra dan kebolehulangan dimensi yang sangat baik, dengan kelebihan tambahan untuk menghasilkan hampir tiada gas buangan semasa menuang, menjadikannya salah satu kaedah tuangan pasir paling bersih dari segi alam sekitar.

Bahan Yang Boleh Dituang Pasir

Salah satu kelebihan tuangan pasir yang paling ketara berbanding proses bersaing ialah kepelbagaian bahannya. Tuangan pasir serasi dengan hampir setiap logam dan aloi boleh tuang , termasuk yang mempunyai takat lebur tinggi yang akan memusnahkan acuan logam kekal.

Kecacatan Tuangan Pasir Biasa dan Cara Ia Dicegah

Kecacatan tuangan pasir menyumbang kira-kira 5–10% daripada pengeluaran dalam foundri yang dikendalikan dengan baik dan sehingga 20–30% dalam operasi yang tidak dikawal dengan baik. Memahami punca kecacatan adalah penting untuk mereka bentuk kawalan proses yang meminimumkan kadar sekerap.

Keliangan (Gas dan Pengecutan)

Keliangan adalah kecacatan tuangan pasir yang paling biasa , kelihatan sebagai lompang dalam logam yang telah dipadatkan. Keliangan gas terbentuk apabila hidrogen atau wap yang dihasilkan lembapan terperangkap dalam leburan sebelum pemejalan. Keliangan pengecutan terbentuk apabila logam cair menguncup apabila ia menjadi pejal dan logam cecair tidak mencukupi tersedia untuk mengisi celah tersebut. Pencegahan melibatkan pengawalan kandungan lembapan pasir di bawah 4%, nyahgas cair dengan pembersihan nitrogen atau argon, dan penaik saiz dan kedudukan yang betul.

Kemasukan Pasir dan Penutup Sejuk

Kemasukan pasir berlaku apabila pasir longgar yang terhakis daripada acuan atau permukaan teras dibawa ke dalam tuangan oleh aliran logam bergelora. Penutupan sejuk terbentuk apabila dua aliran logam bertemu dalam acuan dan gagal bercantum dengan betul — biasanya disebabkan oleh logam yang telah terlalu sejuk sebelum mengisi rongga, atau sistem gating yang mengalir dengan buruk. Reka bentuk gating yang betul dengan halaju isian terkawal (di bawah 0.5 m/s pada ingat untuk besi), pra-pemanasan acuan yang mencukupi untuk aluminium, dan pasir yang padat dengan baik semuanya mengurangkan kecacatan ini.

Air Mata Panas dan Herotan

Koyakan panas ialah rekahan yang terbentuk dalam tuangan semasa pemejalan apabila pengecutan haba dikekang oleh acuan atau teras. Ia paling biasa dalam bahagian nipis bersebelahan dengan yang tebal, dan dalam logam dengan julat pemejalan yang luas seperti gangsa aluminium. Penyelesaian reka bentuk termasuk menambah fillet (jejari minimum 3–5mm) pada peralihan bahagian, meningkatkan kebolehruntuhan teras dan melaraskan urutan pemejalan melalui penyejukan atau penempatan riser.

Toleransi Tuangan Pasir, Kemasan Permukaan dan Keupayaan Dimensi

Menetapkan jangkaan dimensi yang realistik sebelum melakukan tuangan pasir menghalang reka bentuk semula yang mahal. Proses ini mempunyai had keupayaan yang mantap yang berbeza mengikut jenis proses, logam dan saiz bahagian.

Untuk rujukan, pemutus pelaburan biasanya mencapai ±0.005 inci setiap inci dan 63–125 Ra , manakala tuangan die tekanan tinggi mencecah ±0.002–0.005 inci setiap inci — kedua-duanya pada kos perkakas yang jauh lebih tinggi. Toleransi tuangan pasir adalah mencukupi sepenuhnya untuk kebanyakan bahagian struktur, perumah dan kurungan yang memerlukan pemesinan antara muka kritikal.

Tuangan Pasir lwn Proses Tuangan Lain: Bila Memilih Pasir

Tuangan pasir bukanlah pilihan proses yang optimum. Memahami di mana ia cemerlang dan di mana ia kurang berbanding dengan alternatif menghalang kesilapan pemilihan proses yang mahal.

Kelebihan Tuangan Pasir

• Kos perkakas terendah bagi sebarang proses penuangan: Corak kayu atau plastik ringkas untuk tuangan pasir hijau boleh dibuat dengan harga $500–$5,000. Die casting yang setanding berharga $20,000–$200,000. Ini menjadikan tuangan pasir satu-satunya pilihan yang menjimatkan untuk kuantiti prototaip, larian pendek (di bawah 500 bahagian), dan bahagian yang sangat besar di mana perkakas die tidak praktikal.
• Tiada had saiz praktikal: Tuangan pasir menghasilkan tuangan logam terbesar yang dibuat oleh sebarang proses. Tuangan pasir tunggal terbesar - bingkai besar untuk turbin hidroelektrik, kipas kapal, dan bingkai penekan - mempunyai berat lebih 100 tan dan tidak boleh dihasilkan dengan kaedah lain.
• Serasi dengan semua aloi boleh tuang: Termasuk aloi ferus takat lebur tinggi (keluli, keluli tahan karat, besi kromium tinggi) yang akan menghakis atau memusnahkan perkakas tuangan aluminium atau zink dalam satu pukulan.
• Geometri dalaman kompleks melalui teras: Teras pasir membenarkan laluan dalaman, rongga dan ciri yang tidak boleh diekstrak daripada acuan kekal — kritikal untuk blok enjin, badan injap dan manifold hidraulik.

Bila Memilih Proses Berbeza

• Dinding nipis toleransi ketat volum tinggi → Die casting: Untuk bahagian aluminium atau zink dalam kuantiti melebihi 10,000–50,000 dengan ketebalan dinding di bawah 2mm dan toleransi lebih ketat daripada ±0.010 inci, tuangan die tekanan tinggi mempunyai kos setiap bahagian yang lebih rendah walaupun pelaburan perkakas yang lebih tinggi.
• Kemasan permukaan halus geometri kompleks → Tuangan pelaburan: Bahagian dengan dinding nipis, perincian halus dan keperluan bentuk hampir bersih (menghapuskan kebanyakan pemesinan) lebih baik disediakan oleh tuangan pelaburan walaupun kos setiap bahagiannya lebih tinggi.
• Bahagian putaran mudah → Tuangan emparan: Paip, tiub, gelang dan sesendal silinder dihasilkan dengan lebih ekonomik dan dengan sifat mekanikal yang lebih baik (disebabkan oleh pengasingan emparan) melalui tuangan emparan berbanding tuangan pasir.

Industri dan Produk yang Bergantung pada Tuangan Pasir

Tuangan pasir sangat tertanam dalam rantaian bekalan pembuatan pelbagai industri utama. Banyak komponen yang muncul dalam produk siap setiap hari bermula sebagai tuangan pasir.

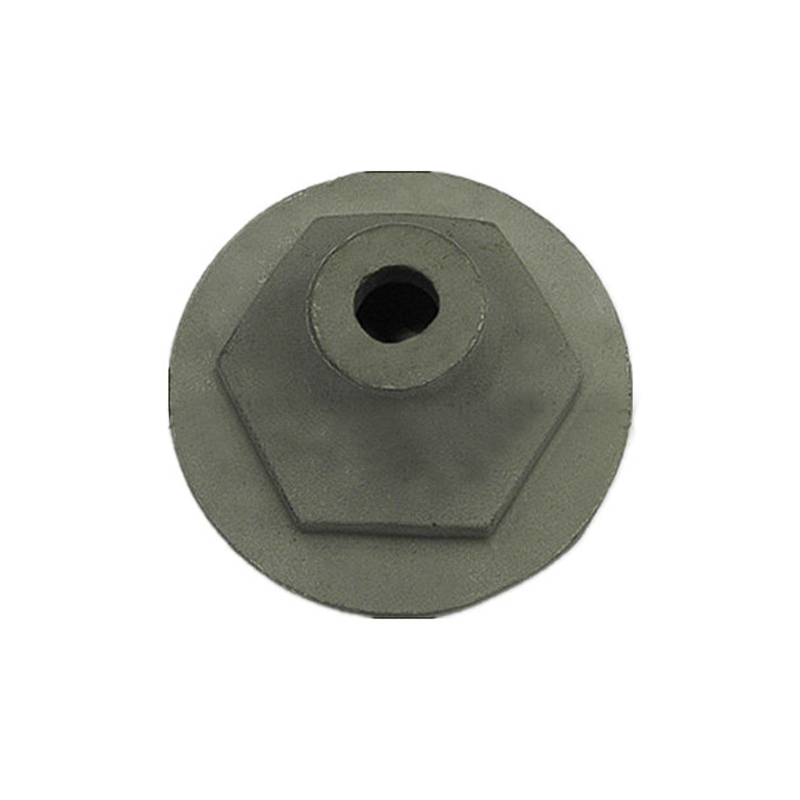

Industri Automotif

Industri automotif adalah pengguna terbesar tuangan pasir di seluruh dunia , menyumbang kira-kira 35–40% daripada jumlah keluaran faundri mengikut berat. Enjin pembakaran dalaman tunggal mengandungi berpuluh-puluh komponen tuangan pasir: blok enjin, kepala silinder, pancarongga masuk, manifold ekzos, aci engkol (dalam banyak reka bentuk), perumah pembezaan, kotak transmisi, kaliper brek dan hab roda. Sebuah kereta penumpang biasa mengandungi 150–250 lb tuangan pasir besi dan aluminium.

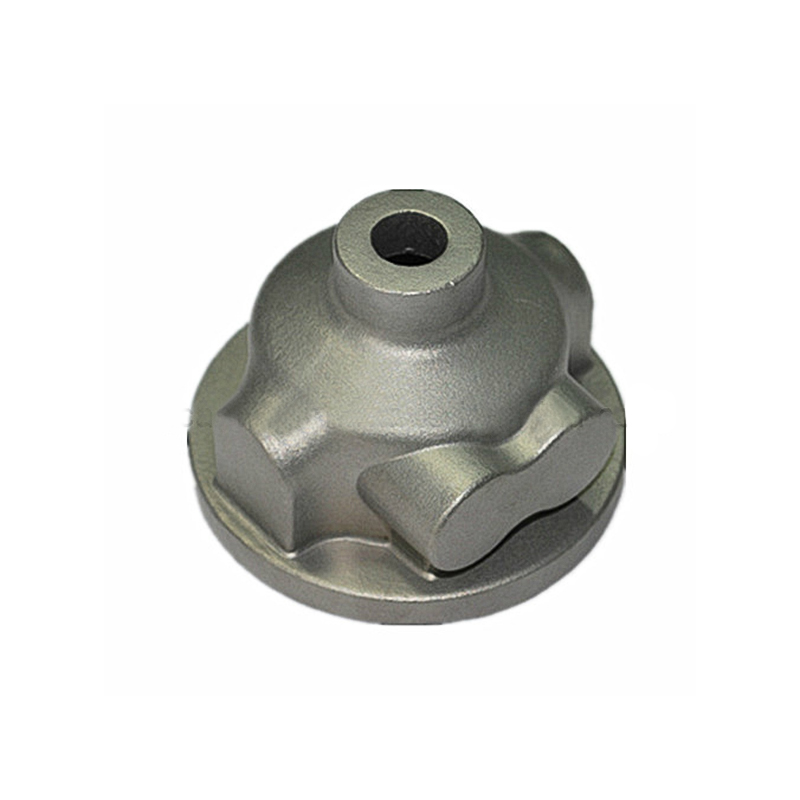

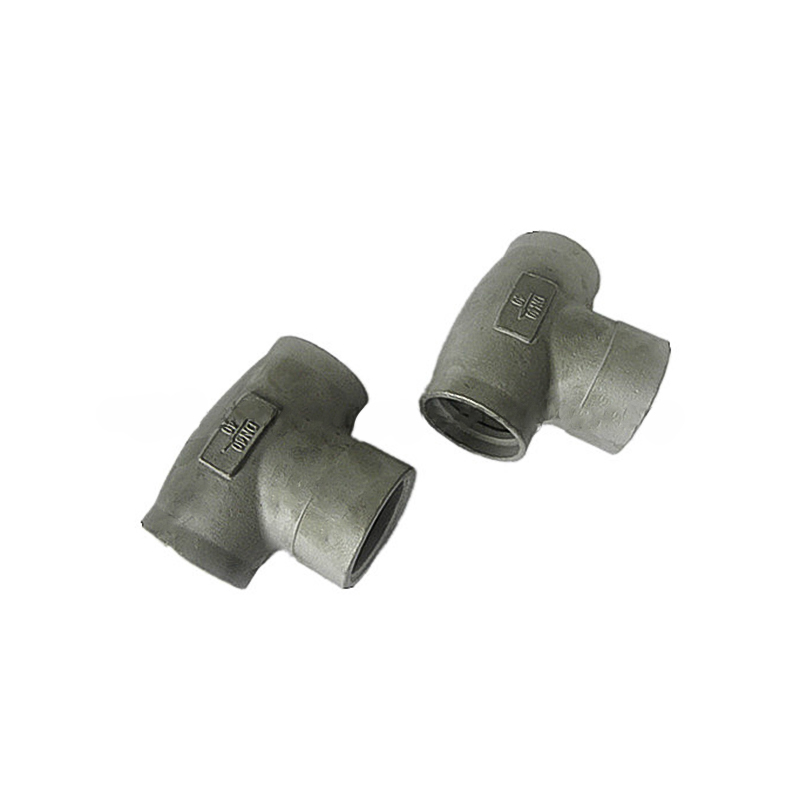

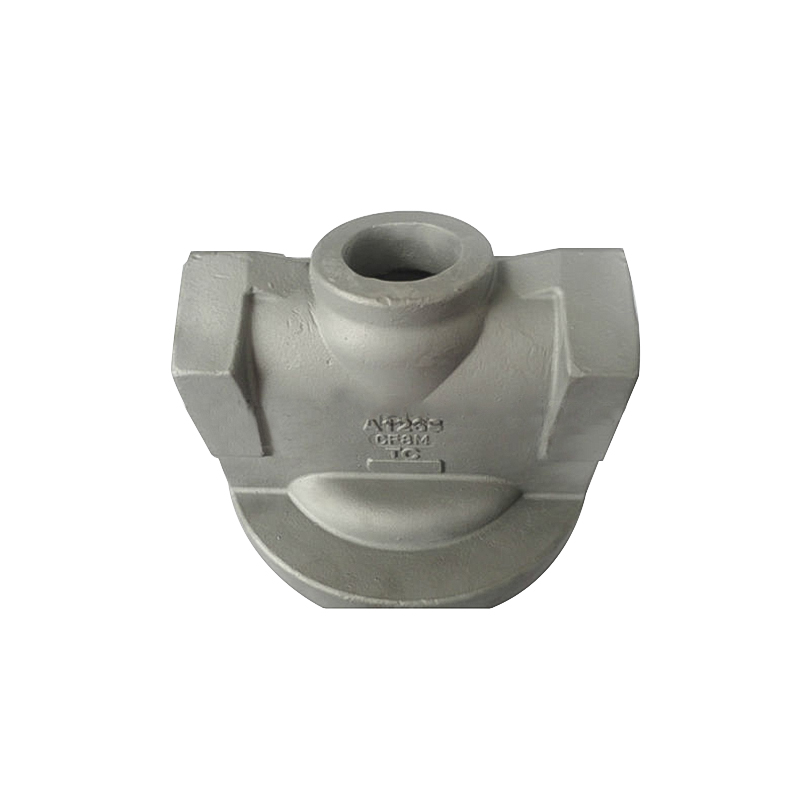

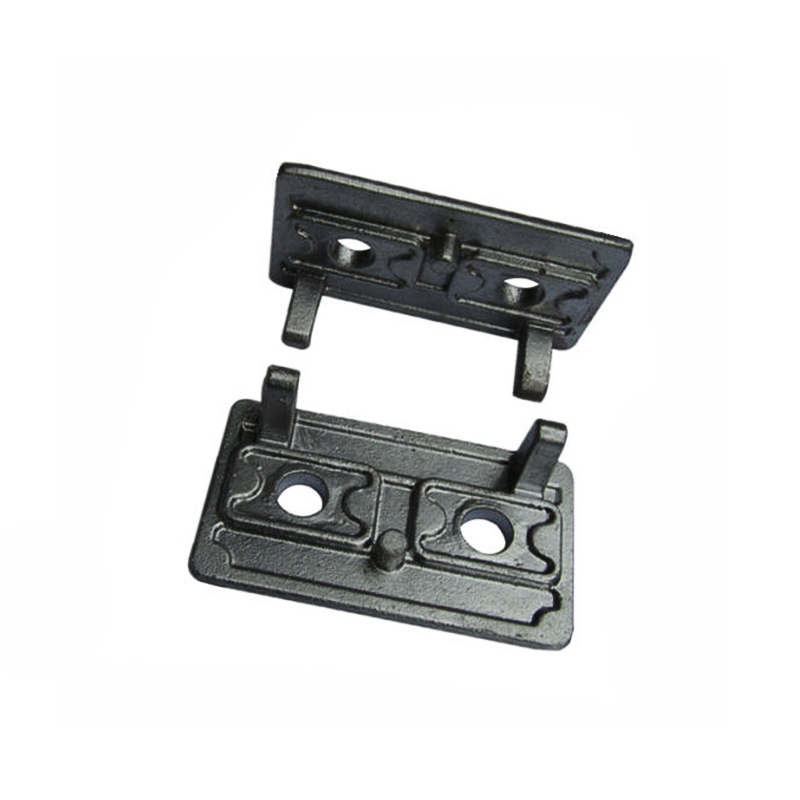

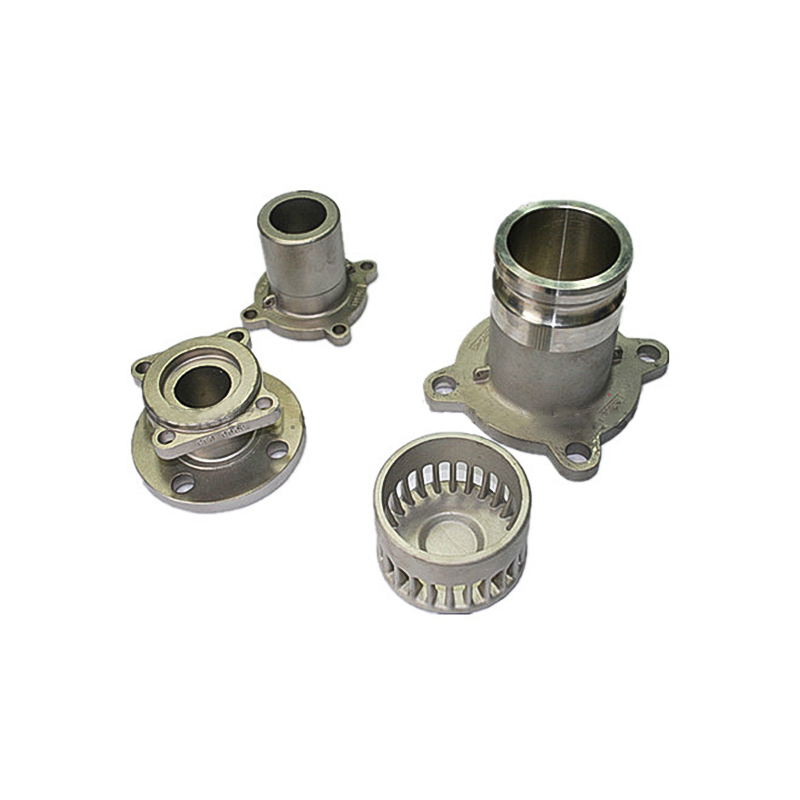

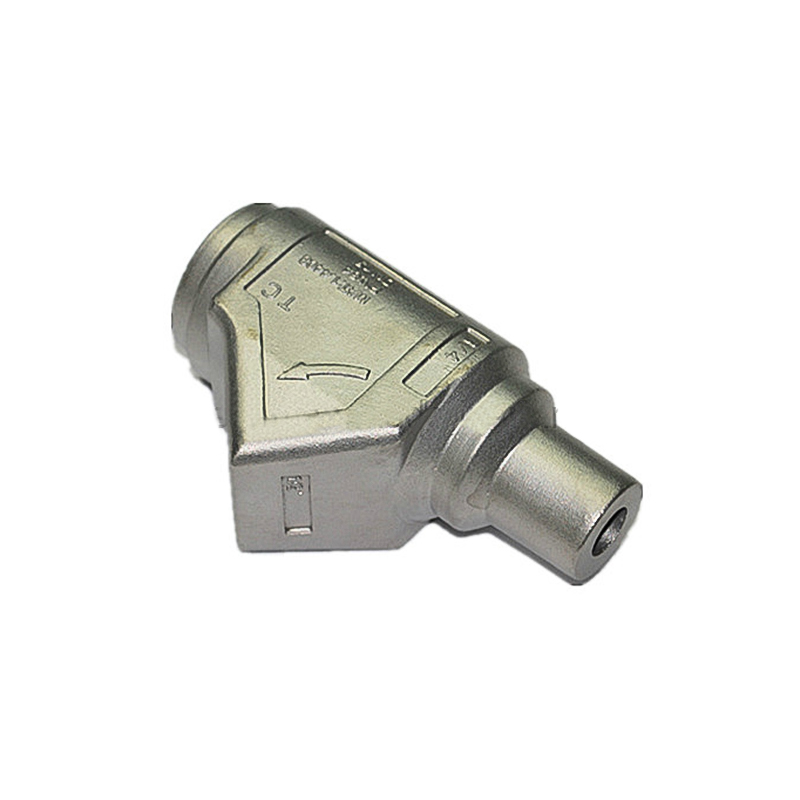

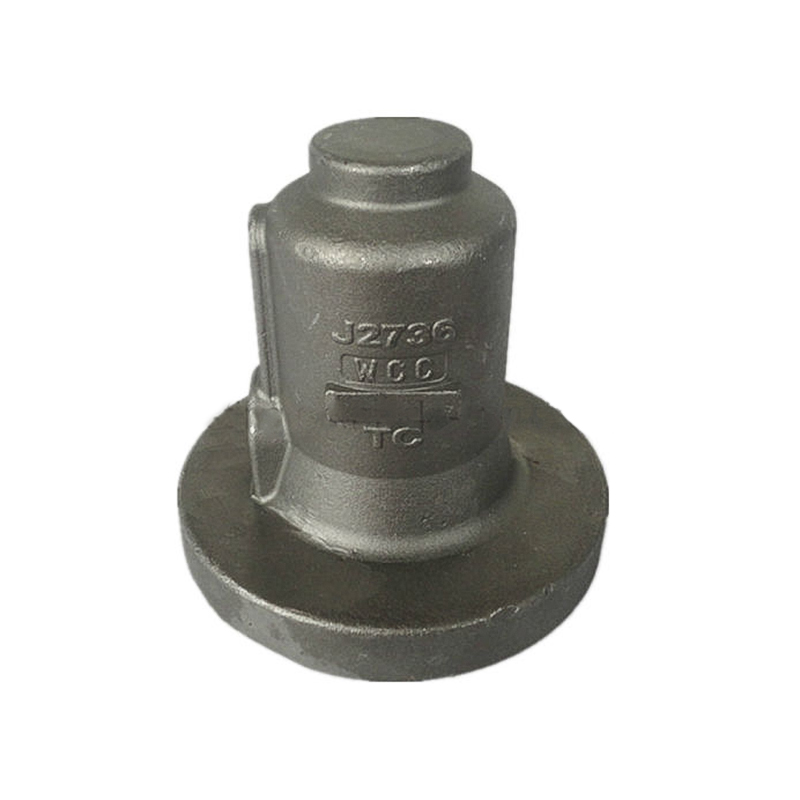

Jentera dan Pam Industri

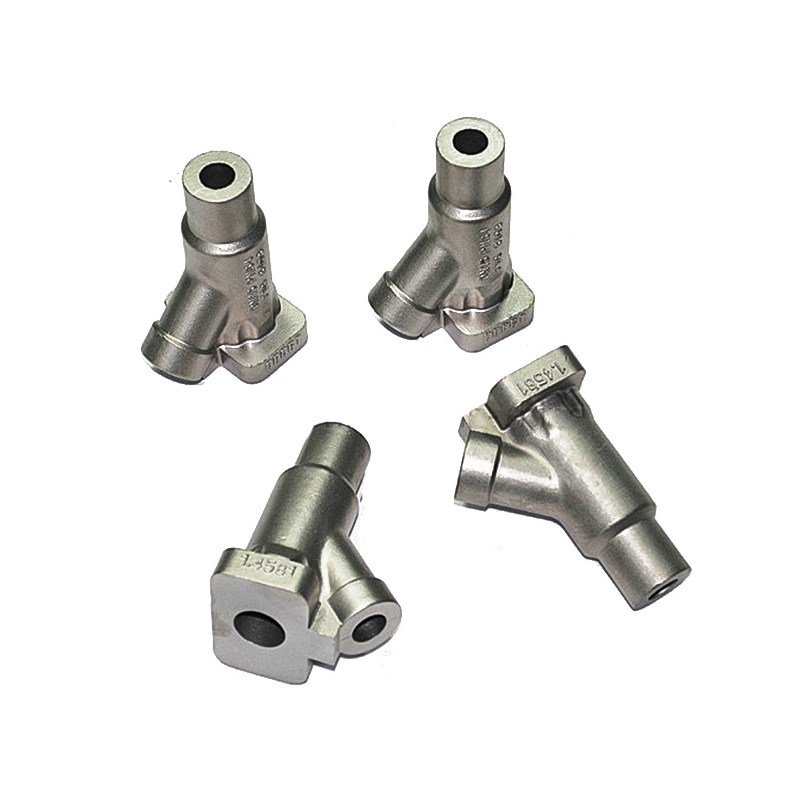

Tapak alat mesin, selongsong pam, perumah pemampat, badan injap, pendesak, dan manifold hidraulik adalah tuangan pasir secara meluas dalam besi tuang, keluli dan gangsa. Gabungan geometri dalaman yang kompleks (volute pam, ruang injap), saiz besar, dan volum pengeluaran rendah hingga sederhana menjadikan tuangan pasir proses optimum untuk sebahagian besar peralatan pengendalian bendalir industri.

Aeroangkasa dan Pertahanan

Walaupun bahagian ketepatan aeroangkasa sering menggunakan tuangan pelaburan atau penempaan bermesin, tuangan pasir menghasilkan banyak komponen rangka udara berstruktur, perumah kotak gear, struktur nacelle dan bahagian peralatan sokongan tanah dalam aloi aluminium dan magnesium. Tuangan pasir juga merupakan proses utama untuk komponen artileri besar, kurungan perisai kenderaan, dan perkakasan tentera laut di mana saiz bahagian dan keperluan aloi melebihi keupayaan tuangan pelaburan.

Pembinaan, Perlombongan, dan Tenaga

Rahang penghancur, pelapik kilang, gigi jengkaut, kelengkapan saluran paip, penutup lurang dan hab turbin angin adalah antara bahagian tuang pasir berkekuatan tinggi yang haus dan tinggi yang digunakan dalam industri ini. Hab turbin angin tunggal - biasanya dibuang daripada besi mulur - boleh seberat 15-30 tan dan memerlukan kestabilan dimensi dan kekukuhan dalaman yang hanya proses tuangan pasir tanpa bakar yang direka bentuk dengan baik dan boleh dipercayai pada skala ini.
